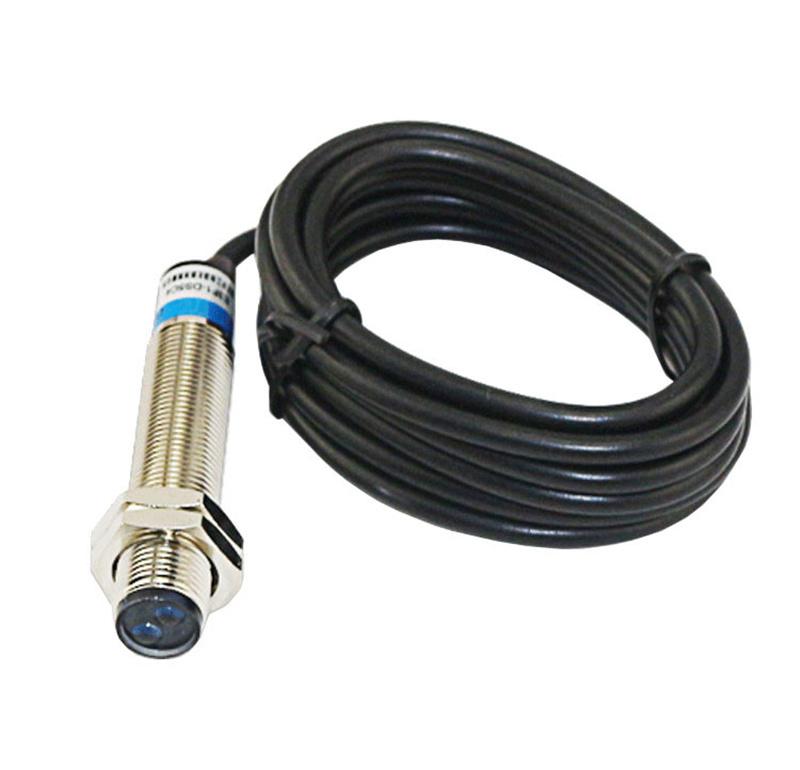

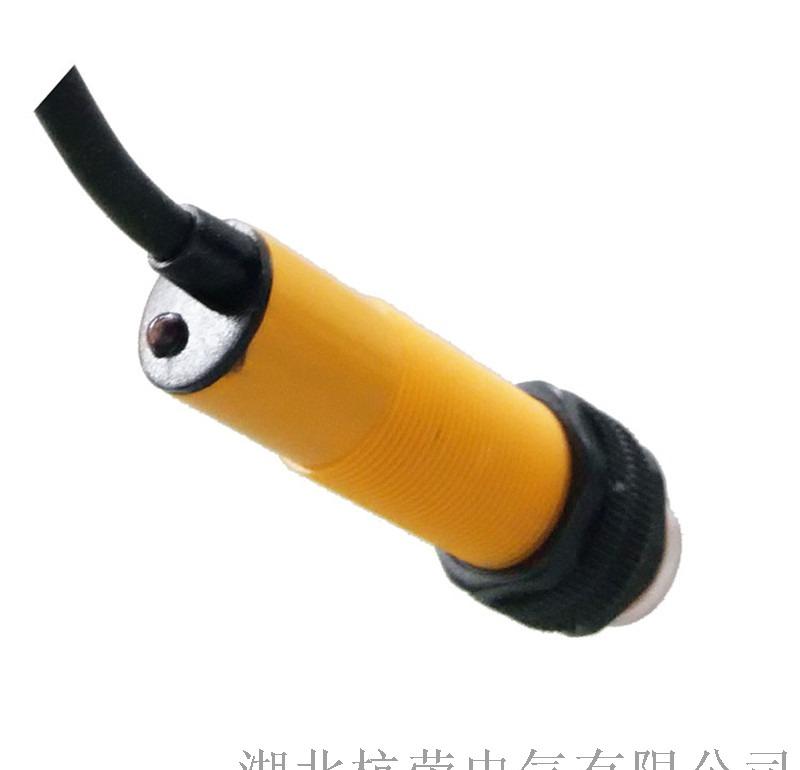

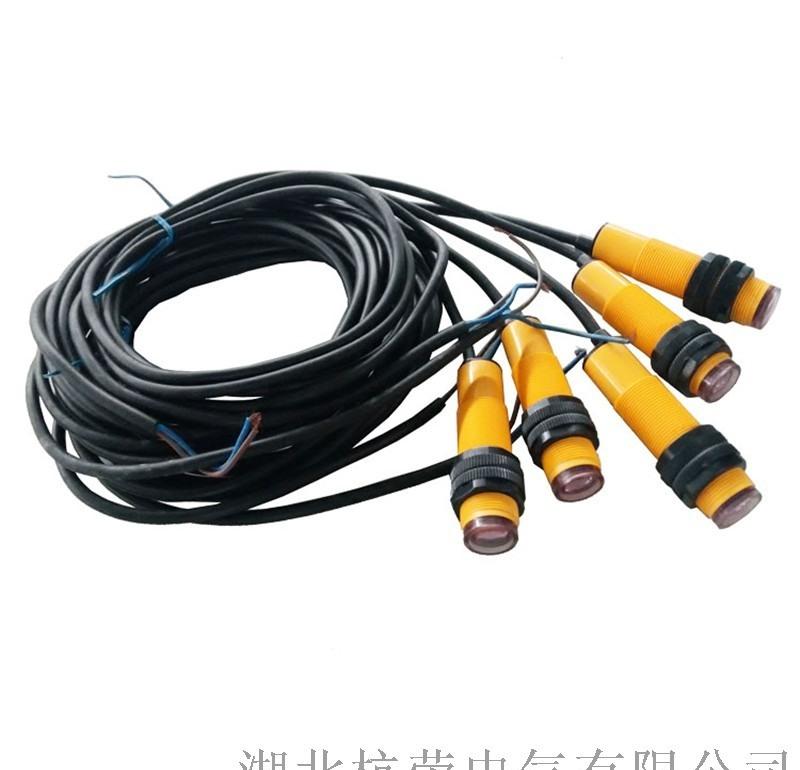

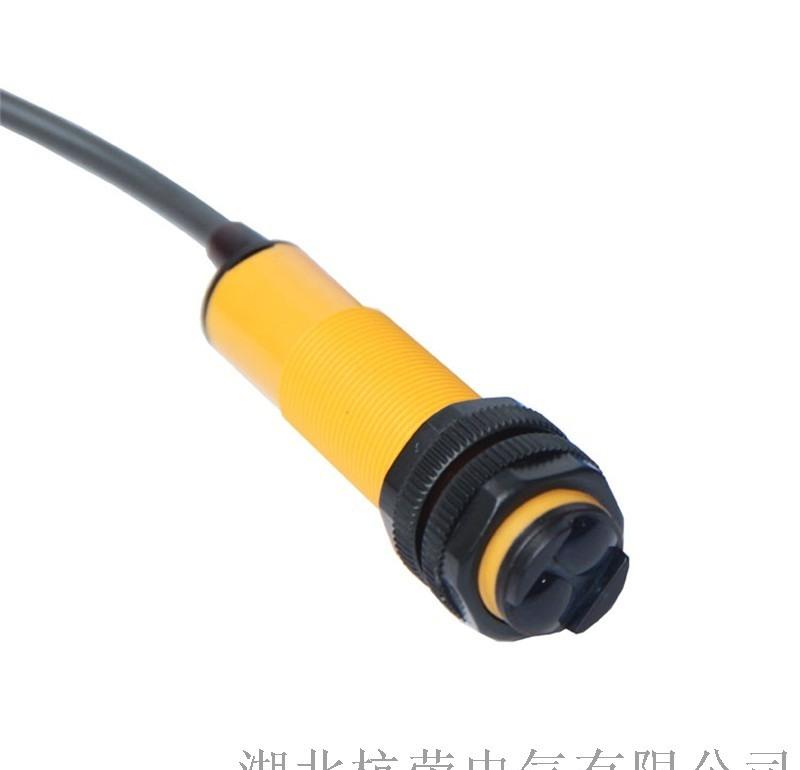

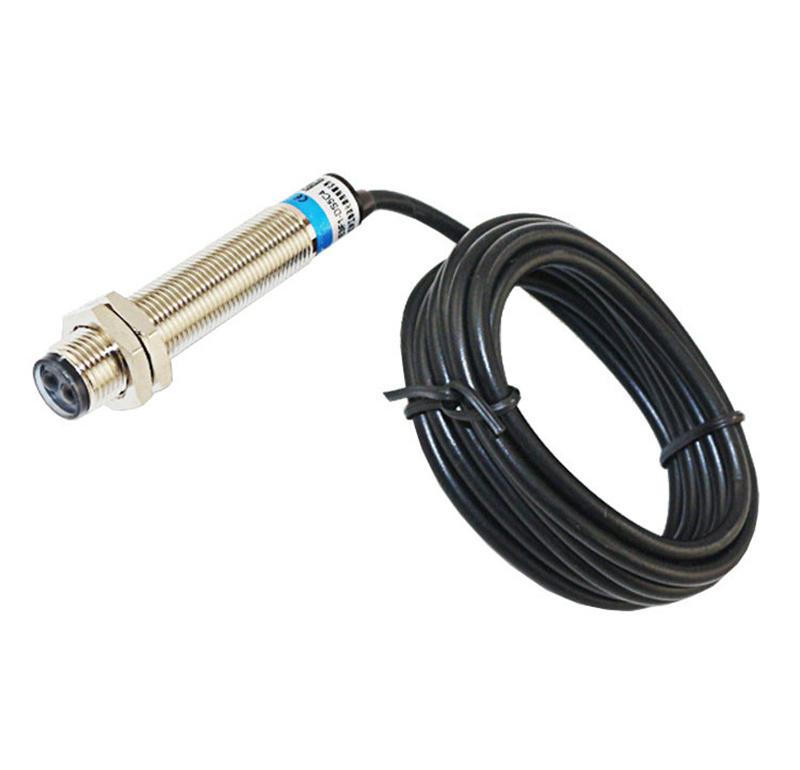

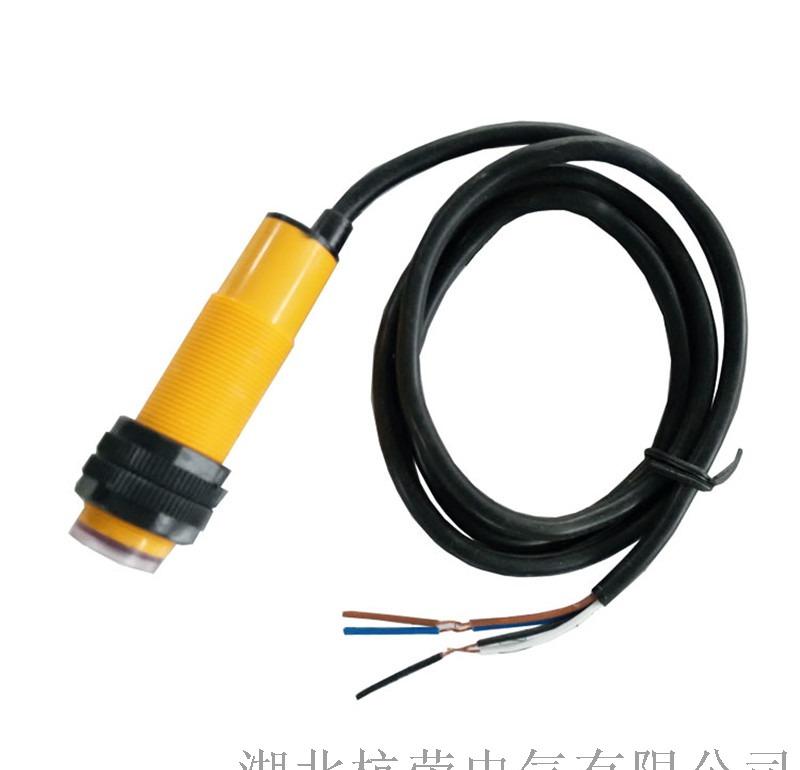

防水光电传感器开关/RL13-3043NH/开关

工作原理

反射式光电开关的工作原理是由振荡回路产生的调制脉冲经反射电路后，然后用数字积分光电开关或RC积分方式排除干扰， 后经延时（或不延时. 触发驱动器输出光电开关控制信号。

利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束，发射的光束一般来源于发光二管（LED. 和激光二管。光束不间断地发射，或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。接收器有光电二管或光电三管组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面的是检测电路，它能滤出有效信号和应用该信号。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二管，受光器为光敏二管、光敏三管等等。光电耦合器的种类较多，常见有光电二管型、光电三管型、光敏电阻

防水光电传感器开关/RL13-3043NH/开关

注意事项：

1、红外线漫反射型光电开关，所采用的检测体为平面白色画纸（如检测的物体是黑色、红色、或黄色等，需在订购时特别提出.

2、红外线光电开关在环境照度高的情况下都能稳定工作，但原则上应回避将传感器光轴正对阳光等强光源。

3、对射型光电开关小可检测宽度为该种光电开关透镜的80。

4、当使用感性负载（如灯、电动机等. 时，其瞬态冲击电流较大，可能劣化或损坏交流二线的光电开关，在这种情况下，请经过交流继电器作为负载来转换使用。

5、红外线光电开关的透镜可用擦镜纸擦拭，禁用稀释溶剂等化学品，以免yongjiu性损坏塑料镜。

6、针对用户的现场实际要求，在一些较为恶劣的条件，如灰尘较多的场合，所生产的光电开关在灵敏度的选择上增加了50，以适应长期使用中延长光电开关的维护周期。

7、产品均为SMT工艺生产制造，并经严格的老化测试合格后才出厂，在一般情况下使用均不会出现损坏；为意外性发生，请在接通电源前检查接线是否正确，核定电压是否为额定值三线光电开关接线方法

1；你的中间继电器线圈电压是dc12v，

2；因为光电开关是NPN所以输出性是0v，那么中间继电器A2端应接12v，

3；因为光电开关是常闭型，在做对以上两点后，接通电源后，在光电开关前面没有物体时，线圈动作，如有物体在检测距离内时，线圈失电。

产品作用：

光电开关其实算是光电接近开关的简单名词，由于检测物对光束存在一定的阻挡以及反射，这类开关正是利用了这一点，即使是金属材质，也可以被检测，只需要具有反射光作用的物体都可以检测出。光电开关通过内部转化作用，将电流切换成光信号输出，接着开关中的接收器再根据光线的强度来进行物 测，当然在很多安防产品中，这类开关被制作成烟雾报 器，在工业生产上，则可以用于机器的运作记录，用途还是比较广的。

防水光电传感器开关/RL13-3043NH/开关

部分型号：

限位开关MVH 330-11y.-991/947-S-1.

Ui:65

跑偏开关FJK-PPXLN DC24V 1A

防爆拉绳开关EXKLT2-II AC220

限位开关HQDQ-FXDM/SSWIP67

感应开关HQLJ30A3115ZXW IP65

跑偏开关HQPK-PXA-02GKH-10-30-A IP65

接近开关HQMW-3050ADK IP66

拉绳开关B型-T2
