章 功能简介

通过本章，您可以了解北京安融互通科技有限公司出品的串口光纤数据转换器的基本功能。

本章内容提要:

概述

产品特性

产品规范

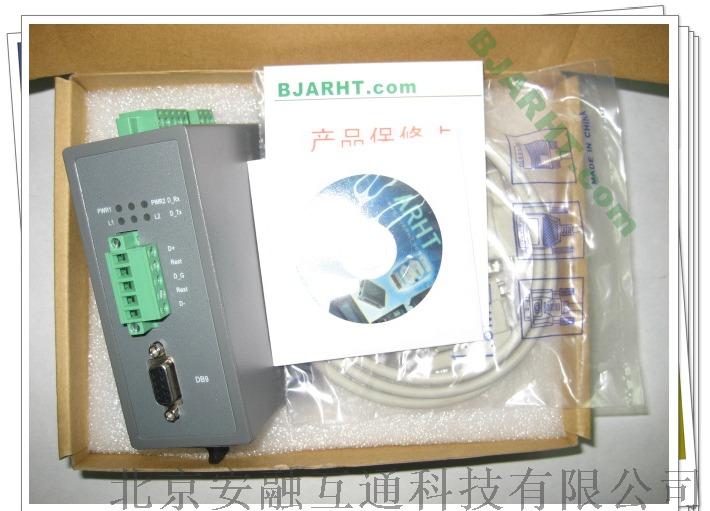

概述

AR301是北京安融互通科技有限公司开发的一款工业级串口光纤数据转换设备，它内部集成了一路串行接口（232/485）和一路或两路光纤接口，用户利于它可以轻松扩展串行网络，进一步拓展串行网络的范围。

AR300为工业级产品，可以工作在－30℃～85℃的温度范围内。它具有一个串行通信接口，通信 波特率为2Mbps，一个或两个光纤接口。端口自适应波特率。AR300成对使用,数据端口两边波特率相等。

产品特性

硬件

1路串行接口232/485，1KV光电隔离；

串行接口波特率自适应；

双路 9V～20V直流电源输入；

工作温度：－30℃～85℃；

湿度：5% - 95% RH，无凝露；

坚固的金属外壳；

标准DIN导轨安装。

两路DC 9-20V 电源输入，一路继电器输出报 可检测电源断路和光纤断路；

有电源、光纤状态、总线活动示灯；

产品规范

EMC特性

静电放电抗扰度（ESD）：

接触放电：+8KV 等级4；

空气放电：+15KV 等 级4。

电快速瞬变脉冲群抗扰度（EFT）：

电源端口：+4KV 等级4；

信号端口：+4KV 等级4。

浪涌（冲击）抗扰度 ：

电源端口：+4KV 等级4；

信号端口：+2KV 等级3。



电气参数

极限参数

除非特别说明，下表所列参数是指Tamb=25℃时的值。

参数名称	符号	额定值	单位
电源电压	V+/-	20	V
功耗	Pm	1000	mW
工作环境温度	Tamb	-30℃～85℃	mW
存储温度	Tstg	-40℃～85℃	℃







电气参数

除非特别说明，下表所列参数是指Tamb=25℃时的值。

参数名称	符号	额定值			单位
			典型
电源电压	Vcc	9	12	20	V
功耗	Pm	-	500	-	mW

  机械尺寸

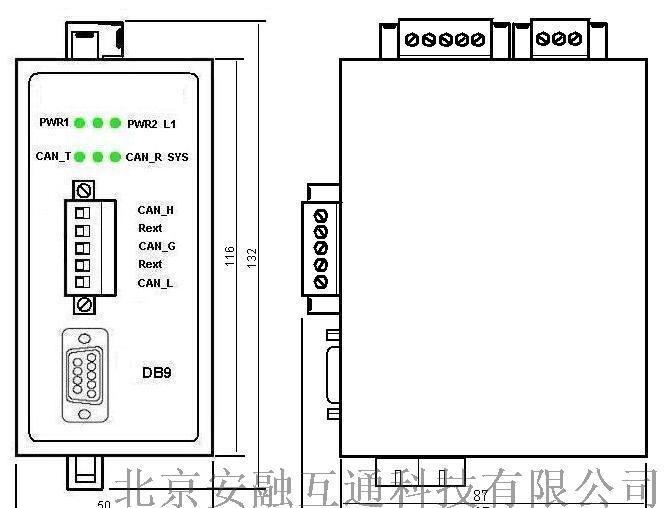

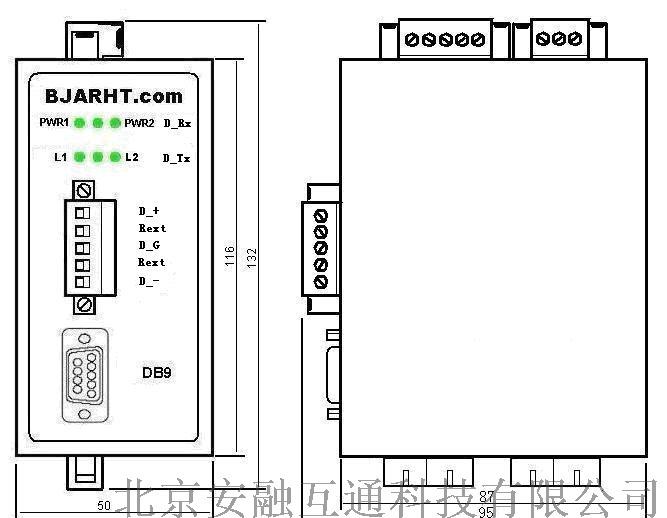

用户如需安装AR300，请参考下图所提供的外观机械尺寸（单位：毫米），图中规定了产品的长、宽、高，以及部分机械结构。  外观图



图   AR300外观图

电源接口说明

AR300使用工业现场容易获取的DC 9~20V直流电源，两路直流V1+、V1-和V2+、V2-用于电源的输入，任意一路接入电源设备即可上电。AR300内部自带电源极性转换，用户在连接电源时不用区分电源极性。

继电器输出报

AR300有一路输出继电器报 ，可以检测两路电源和光纤连接状态。三位接线端子中间一路为公共端，如果两路电源、光纤连接状态都正常继电器吸合。可接入AC220V-3A；DC30V-3A 报设备或IO输入设备。（默认配置无次功能）

485接口



信号定义	信号说明
D +	通道485+信号
Rext	内部中端电阻（短路接入终端电阻）
D_G	通道信号地
Rext	内部中端电阻（短路接入终端电阻）
D -	通道485-信号

表 2.1 485接线端子引脚定义















DB9信号定义	信号说明
2（TXD）	数据发送
3（RXD）	数据接收
5（GND）	数据地2.6 光纤接口

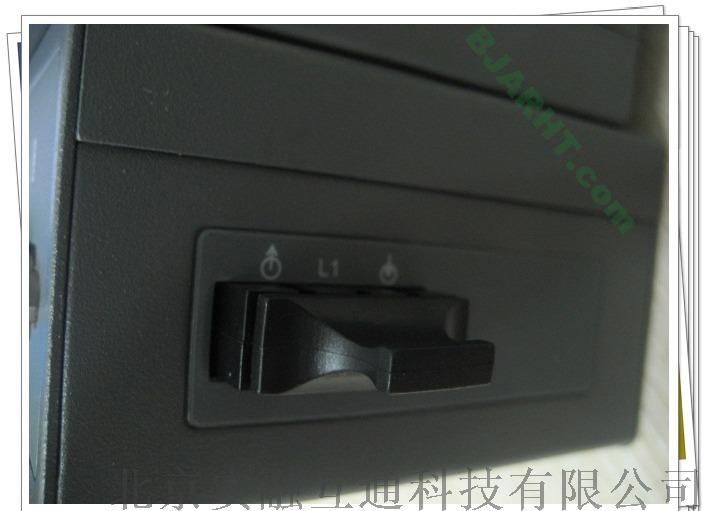

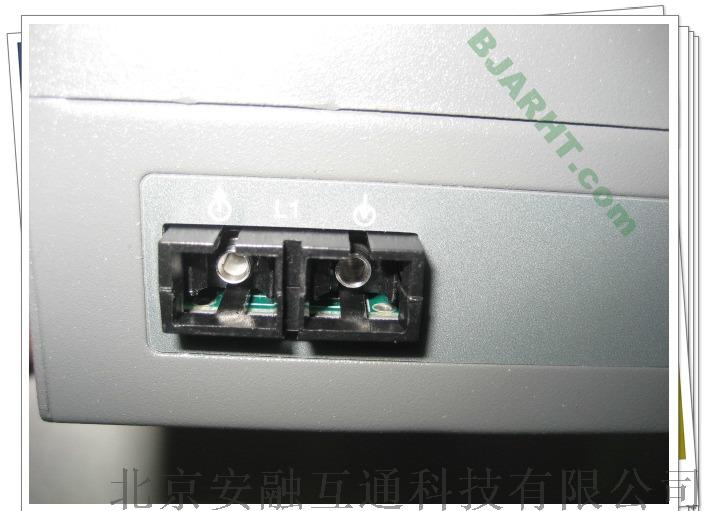

光纤波长： 多模：1310nm

单模：1310nm

传输光纤： 多模：50/125、62.5/125、100/140um

单模：8.3/125、9/125um、10/125um

传输距离： 多模：2KM  发送光功率：≥-10dBm    接收灵敏度：≤-18dBm

单模：15KM   发送光功率：≥-6dBm    接收灵敏度：≤-17dBm

光纤接口类型：SC、ST、FC可选；标配：SC接口



电源指示灯说明

AR300有两个电源指示灯，电源灯亮代表电源正常，电源灯不亮代表电源不正常，请检查电源接入情况。

  光纤连接指示灯说明

AR300的光纤状态指示灯，当光纤接收端口接收到对端发送的光信号时L1/L2灯长亮，与本地光纤发送端口无关。当光纤接收端口未连接或没有接收到对端设备光信号时灭。如果确认对端AR300以接通电源、光纤连接正确，请检查光纤线路衰减值的大小确保衰减值在接收灵敏度范围内。

数据端口状态指示灯说明

串行数据端口分别有D_Tx指示灯、D_Rx指示灯。

指示灯	说明
D_Tx	闪烁：串行数据端口发送数据状态。熄灭：串行数据端口没有数据发送。
D_Rx	闪烁：串行数据端口接收数据状态。熄灭：串行数据端口没有数据接收。

 串行数据端口状态指示灯说明

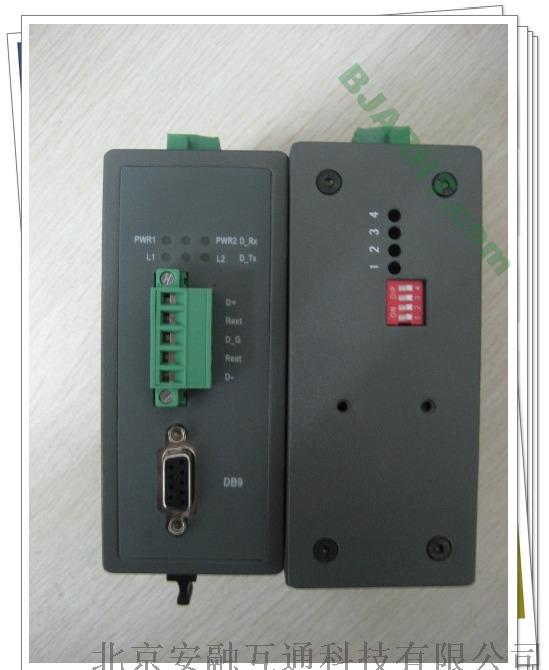

  四位拨码开关说明

AR300的四位拨码开关可以用来选择两路光纤端口与串行数据端口之间的连接状态。状态有L2端口关闭、光纤级联、光纤并列、相互通信。状态说明见表2.4单光纤接口拨码开关无作用。

状态	开关位置	说明
L2端口关闭	1/2/3/4=OFF	关闭L2光纤端口：串行数据端口只与L1光纤端口互相通信。
光纤级联	1/2=ON,3/4=OFF	L1与L2、串行数据端口相互通信，L2与串行数据端口之间数据断路。
光纤并列	1/2=OFF,3/4=ON	串行数据端口与L1、L2相互通信，L1与L2之间数据断路。
相互通信	1/2/3/4=ON	串行数据端口、L1、L2三个端口互相通信。

光纤接口状态说明

 硬件连接使用说明

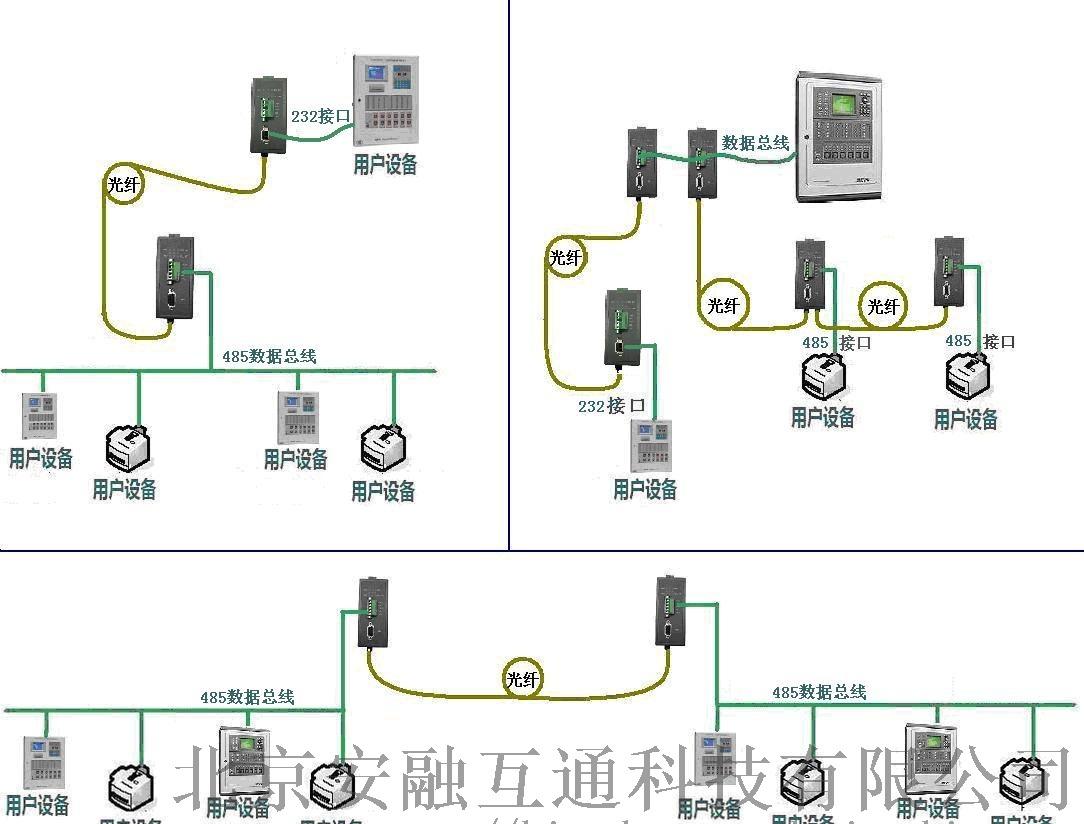

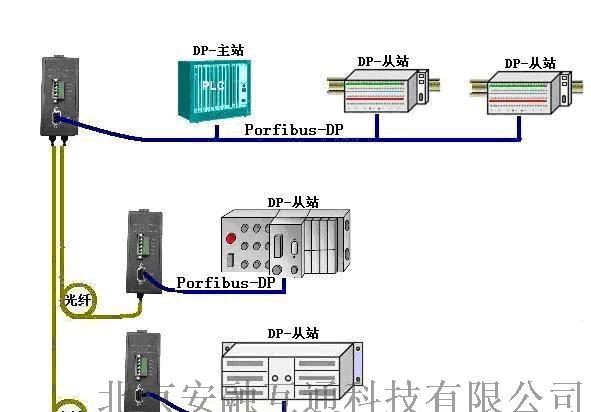

一般情况下AR300可以将几段相对较远的串行网络用光纤连接起来相互通信。常见的应用如图 3.1所示。用户设备通信端口波特率为19.2Kbps 波特率全部相同，整个网络中只有一台主机在A段网络，整个网络运行问答是通信。三段485总线A、B、C 用光纤转换器连接。连接A段总线的光纤转换器有两个光纤端口L1、L2，L1、L2分别连接B段C段总线的光纤转换器。在这里我们可以设置A段光纤转换器连接状态为“光纤并列”模式。B段C段光纤转换器只有一个光纤端口拨码开关不起作用。



快速使用说明

这一章将介绍AR300基本使用方法和相关硬件的安装设置。通过这一章的介绍，相信您一定能快速的掌握AR300设备的使用方法，并且对串口光纤数据转换器通信方式有一个直观的了解。

本章内容提要:

 快速使用

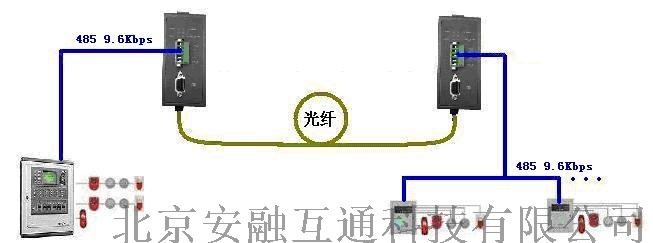

在使用AR300设备之前，用户需要知道串行数据通信的波特率是否在AR300的工作范围内。该设备采用数据透明传输用户应保证两端串行数据通信波特率对等。如图5.2所示两边485总线的波特率都是9.6Kbps。四位拨码开关为默认设置。
