CANHUB-F2S2 系列产品符合CAN规范2.0A（11位CAN标识符）和2.0B（29位CAN标识符）。支持透明的、协议独立的CAN消息传输，适用于多种应用。此外，可用于DeviceNet、CANopen、SAE J1939、SDS、NMEA2000、SAE J2284等各种高层协议。

CANHUB-F2S2 系列产品可以配置CAN消息接收滤波器，这样可以保证只有需要的数据通过中继器传输到其他CAN网络上。

CANHUB-F2S2 系列产品共有两个系列产品，分别是F1系列和F2系列。F1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；F2系列支持两路电缆数据接口，两路光纤数据接口，适用于链形（可级联传输 远距离）、星形、环网冗余型拓扑结构。F1与F2可混合组网为 复杂的网络拓扑结构。该产品具有总线故障智能恢复功能，当某段总线出现故障时，自动恢复。

CANHUB-F2S2 系列产品采用专有技术、解析总线协议并再生数据通过光纤转发， 的提高了总线的抗干扰能力，支持0~1Mbps内的各种自定义波特率，完全解决高速率远距离传输问题。多模光纤可传输2KM，单模光纤可传输20KM。

CANHUB-F2S2 系列产品可靠的完成了通过光纤传输CAN总线，集成并保留了CAN总线的全部优点，如对等传输、突发数据、总线仲裁等。同时还具有工业级设计、低功耗、隔离保护、总线故障智能恢复、IP30防护等级、可导轨安装、宽电源输入（DC9~36V）等特点。

产品特性

支持0~1Mbps以内各种波特率，可通过配置软件进行配置；

完全解决CAN总线高速率远距离传输问题，多模光纤/单模光纤可选，多模传输2KM，单模可传输20KM；

支持多种网络拓扑结构，点对点、星形、链形、环网冗余，可组合为 复杂的网络拓扑结构；

CAN总线接口采用独立电源供电，完全隔离总线于设备间的地线回路，采用 的电磁隔离技术隔离总线信号、有效保护了通讯设备受电源地线回路和浪涌的干扰破坏；

CAN总线接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰，具有自恢复过流保护功能。

具有总线故障智能恢复功能，光纤链路状态智能监测；

具有总线活跃指示灯、光纤链路状态指示灯及总线故障指示灯；

DC9~36V电源供电，具有防反接功能，具有短路保护功能；

工业级设计，无风扇、低功耗、 防磁场、仿辐射及抗干扰能力；

度钢板外壳，IP30防护等级，可选35mm工业导轨安装方式。

CANHUB-F2S2 提供1 个CAN 通道。采用5Pin AWG 14-22 插拔式接线端子引出。接线端子的引脚定义如下图所示。

CANHUB-F2S2 设备和CAN 总线连接的时候是CANL 连CANL，CANH 连CANH。按照ISO 11898 规范，为了减少CAN 总线上的信号反射，增强通讯的可靠性，总线的两个端点通常要加入终端匹配电阻。终端匹配电阻的大小由传输电缆的特性阻抗所决定，例如双绞线的特性阻抗为120 Ω，则总线上的两个端点也应连接120 Ω终端电阻。CANHUB-F2S2本身已经附带终端电阻。当CANHUB-F2S2处于总线的端点时，可以把“Res－“和“Res＋“引脚短路，即接入终端电阻。

CANHUB-F2S2 的通信端口在物理结构上与DeviceNet 端口相兼容，但在电气结构上是不一样的。切不可直接将DeviceNet 设备的通信端口直接插入到CANHUB-F2S2 的端口，虽然CANHUB-F2S2 的端口可以承受36VDC 的电压。

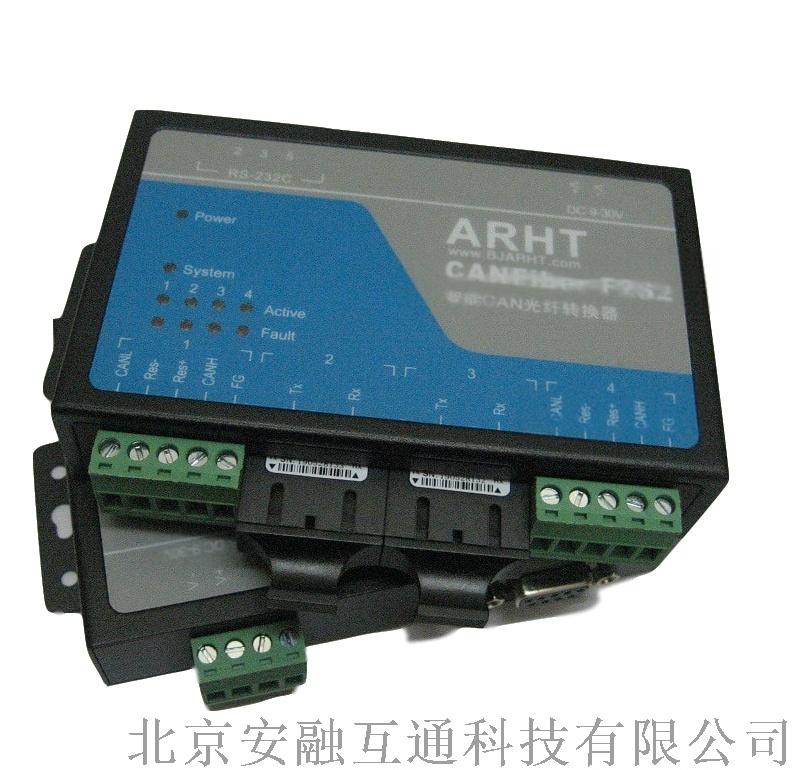

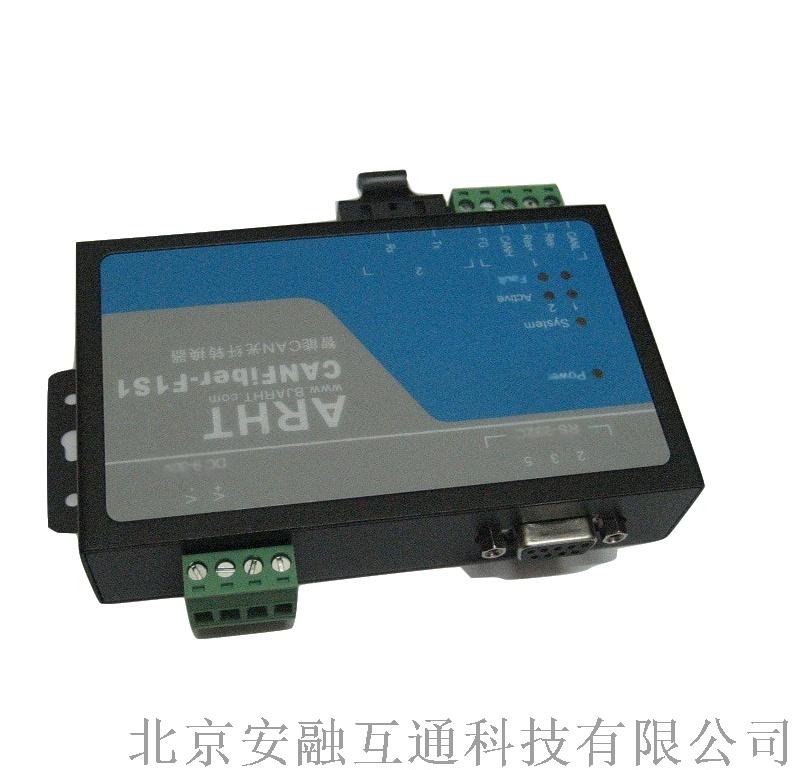

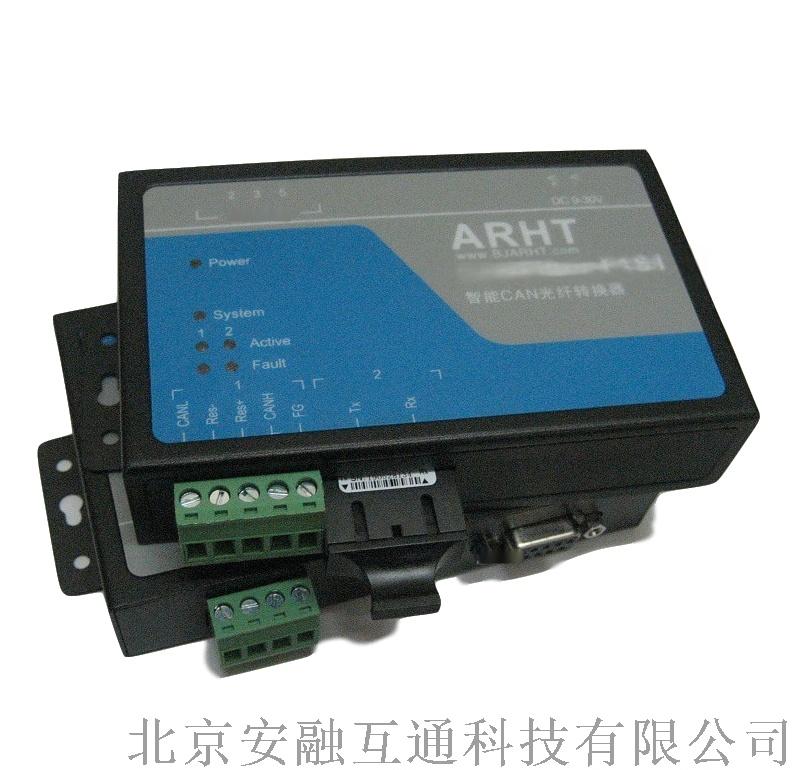

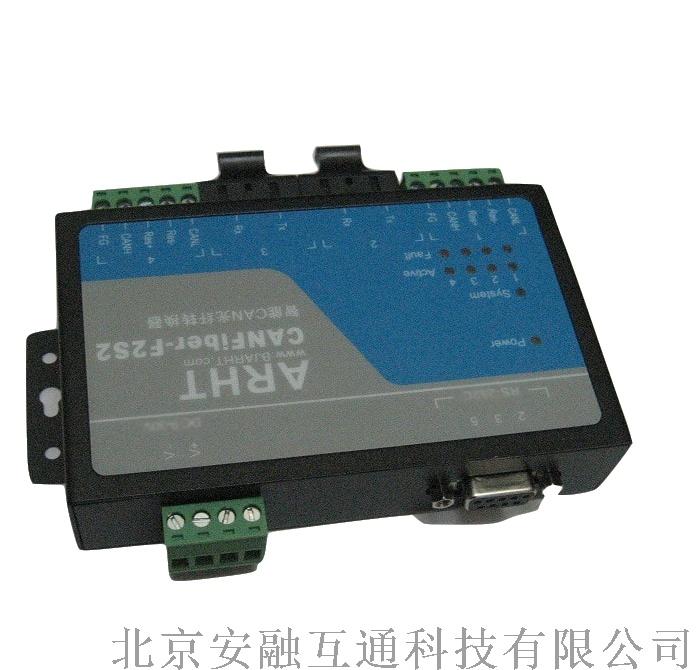

产品展示
