概述

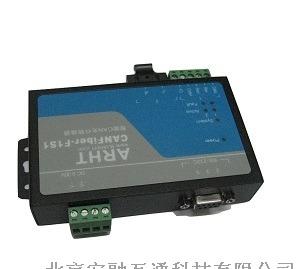

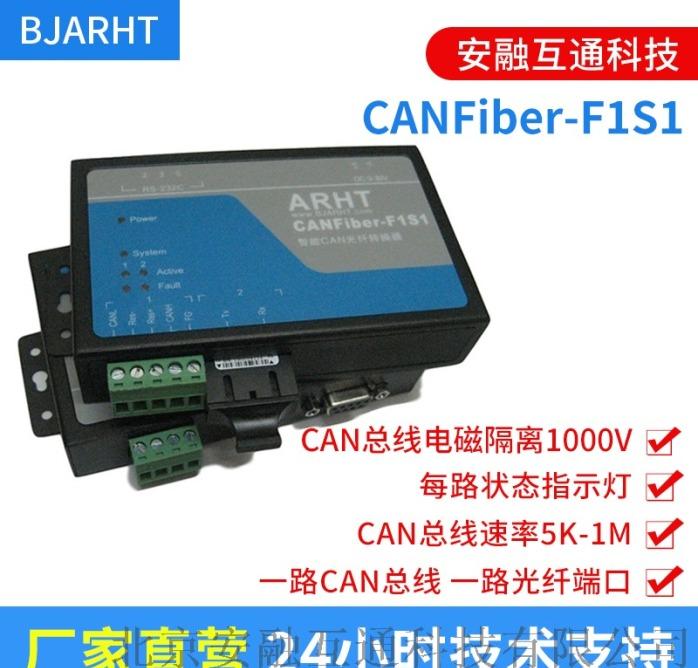

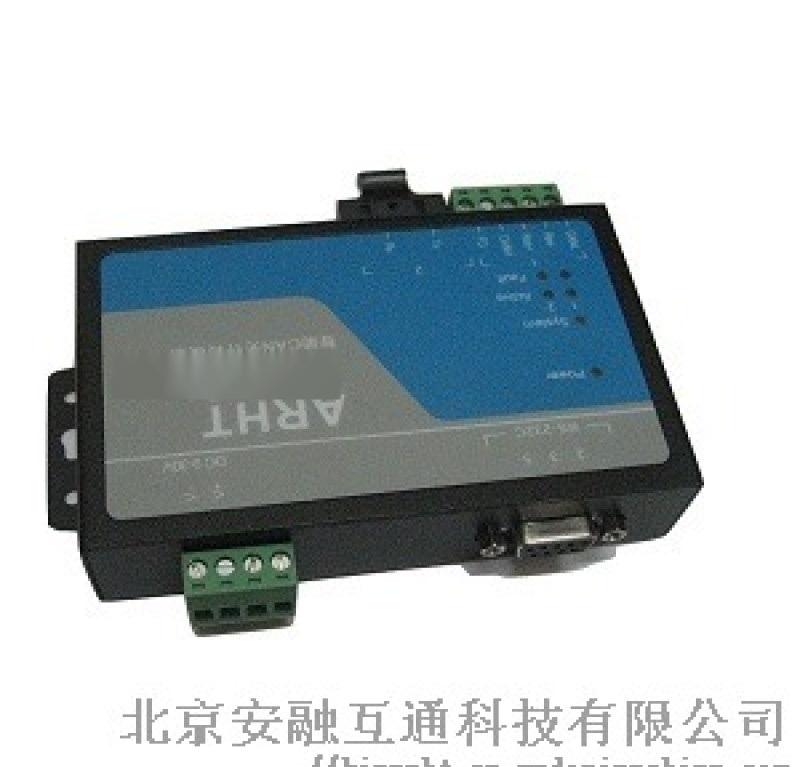

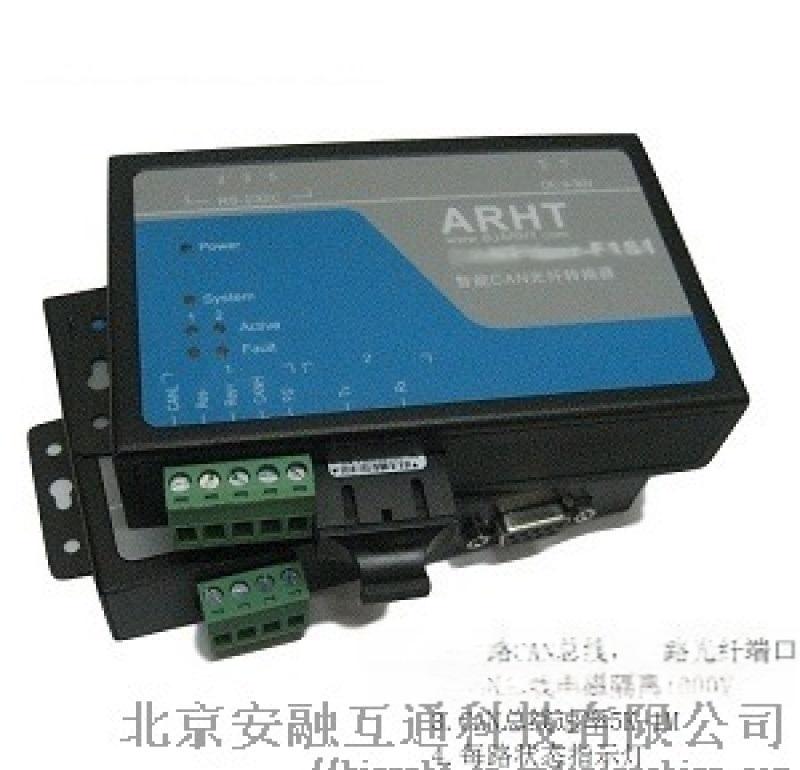

CANFiber-F1/F2 系列产品是北京安融互通科技为实现CAN现场总线远距离通讯而设计的工业级光纤通讯中继产品。实现总线间的信号光电隔离、完全隔离了总线之间的电气干扰，同时具有总线信号再生、改变CAN 网络拓扑结构、延长CAN总线通讯距离以及增加节点数目等功能。

CANFiber-F1/F2 系列产品符合CAN规范2.0A（11位CAN标识符）和2.0B（29位CAN标识符）。支持透明的、协议独立的CAN消息传输，适用于多种应用。此外，可用于DeviceNet、CANopen、SAE J1939、SDS、NMEA2000、SAE J2284等各种高层协议。

CANFiber-F1/F2 系列产品可以配置CAN消息接收滤波器，这样可以保证只有需要的数据通过中继器传输到其他CAN网络上。

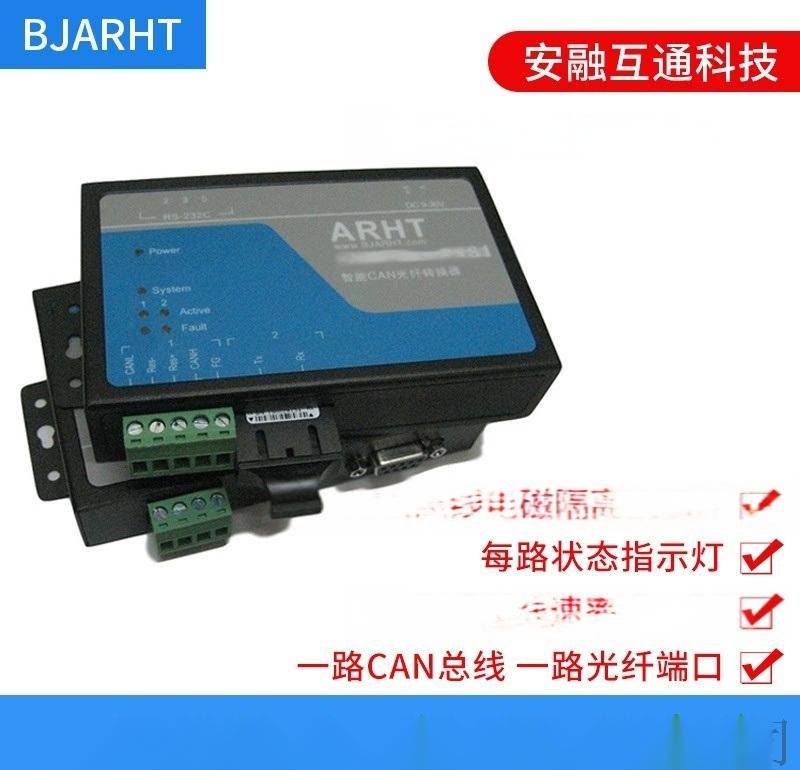

CANFiber-F1/F2 系列产品共有两个系列产品，分别是F1系列和F2系列。F1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；F2系列支持一路电缆数据接口，两路光纤数据接口，适用于链形（可级联传输 远距离）、星形、环网冗余型拓扑结构。F1与F2可混合组网为 复杂的网络拓扑结构。该产品具有总线故障智能恢复功能，当某段总线出现故障时，自动恢复。

CANFiber-F1/F2 系列产品采用专有技术、解析总线协议并再生数据通过光纤转发，提高了总线的抗干扰能力，支持0~1Mbps内的各种自定义波特率，完全解决高速率远距离传输问题。多模光纤可传输2KM，单模光纤可传输20KM。

CANFiber-F1/F2 系列产品可靠的完成了通过光纤传输CAN总线，集成并保留了CAN总线的全部优点，如对等传输、突发数据、总线仲裁等。同时还具有工业级设计、低功耗、隔离保护、总线故障智能恢复、IP30防护等级、可导轨安装、宽电源输入（DC9~36V）等特点。

产品应用

50. 工业自动化控制系统；
50. 智能楼宇控制数据、广播系统；
50. 安防产品；
50. 电力、矿业通讯；
50. 其他现场控制及通信领域；

1.2 产品特性

50. 支持0~1Mbps以内各种波特率，可通过配置软件进行配置；
50. 可通过拨码开关配置12种常用波特率；
50. 完全解决CAN总线高速率远距离传输问题，多模光纤/单模光纤可选，多模传输2KM，单模可传输20KM，可定制传输120KM；
50. 支持多种网络拓扑结构，点对点、星形、链形、环网冗余，可组合为 复杂的网络拓扑结构。
50. CAN 总线接口采用独立电源供电，完全隔离总线于设备间的地线回路，采用 的磁隔离技术隔离总线信号、有效保护了通讯设备受电源地线回路和浪涌的干扰破坏；
50. CAN 总线接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰，具有自恢复过流保护功能。
50. 具有总线故障智能恢复功能，光纤链路状态智能监测；
50. 具有总线活跃指示灯、光纤链路状态指示灯及总线故障指示灯；
50. DC9~36V 电源供电，DC1500V电源隔离，具有防反接功能，具有短路保护功能。
50. 工业级设计，无风扇、低功耗、 防磁场、仿辐射及抗干扰能力；
50. 度钢板外壳，IP30防护等级，可选35mm工业导轨安装方式；
51.

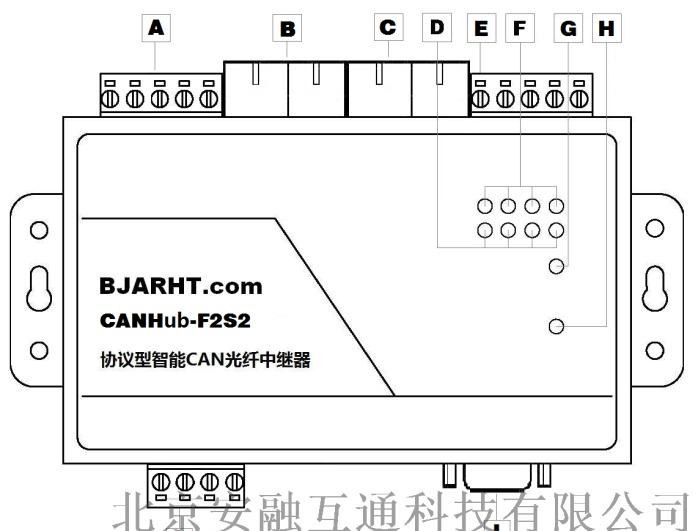

52. 各部件名称与功能
53.

54. 标签	名称	说明
    A	光纤端口Fiber2	光纤可选择FC、ST、SC接口形式 可选择单模光纤或者多模光纤，可选单纤或双纤传输
    B	光纤端口Fiber1	光纤可选择FC、ST、SC接口形式 可选择单模光纤或者多模光纤，可选单纤或双纤传输
    C	总线/光纤活跃指示灯	对应 3 个端口： CAN 、 Fiber1 、 Fiber2
    D	总线/光纤错误指示灯	对应 3 个端口： CAN 、 Fiber1 、 Fiber2
    E	运行指示灯	指示设备运行状态
    F	电源指示灯	指示电源状态
    G	RS-232 通信端口	通过该端口配置 CANFiber-F1/F2
    H	拨码开关	通过拨码开关设置波特率，也可通过RS-232C配置
    I	AWG 14-22 插拔式接线端子	电源接口

    电气参数

    参数名称	符号	额定值			单位
    			典型
    电源电压	Vcc	9	12	36	V
    工作电流	Pm	-	160	-	Ma
