菏泽等离子切割机 高效切割设备
价格面议
≥1套
100套
山东省/济南市
济南蜀焊机电设备有限公司
自买家付款之日起7天内发货
产品介绍:

“菏泽等离子切割机 高效切割设备”参数说明

是否有现货: 认证: IS90001
品牌: 济南蜀焊 类型: 直流等离子焊机
电流: 交流 控制方式: 数控
驱动形式: 电动 用途: 切割金属
频段: 高频 作用对象: 金属
作用原理: 逆变 等离子源: 空气
切割厚度: 26 型号: LGK-200
规格: 5*12米 商标: 济南蜀焊
包装: 简易

“菏泽等离子切割机 高效切割设备”详细介绍

菏泽等离子切割机 钢板下料机 基本介绍

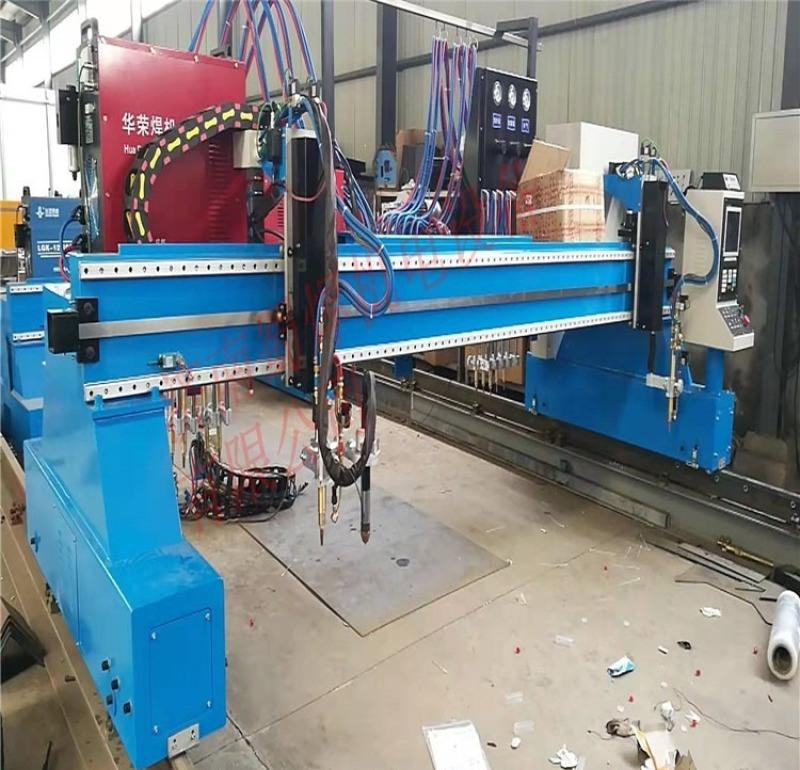

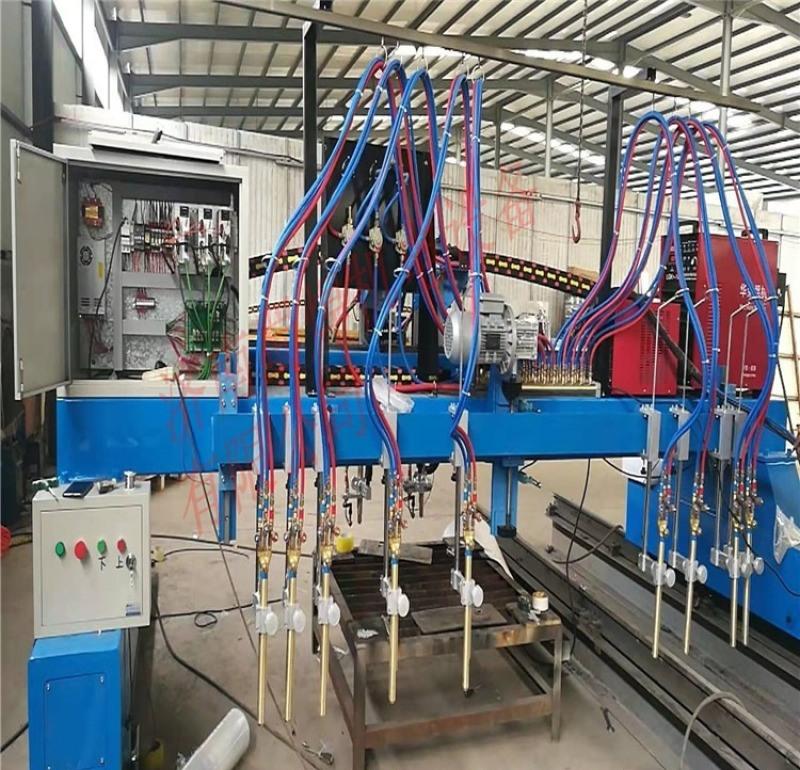

其主要特点是性能稳定、运行平稳、定位精度高、外形简洁美观。模块化的设计使得机器零部件的互换性强,设备的功能扩展 简便。用户可根据实际的工艺需求配置相应的功能部件,如火焰单割炬、火焰直线三割炬、自动调高、高低压三级穿孔、自动点火等。该机型广泛的应用于石油化工、造船、钢结构、汽车制造等工业领域,是可靠、高效的用于板材下料的工业产品。(下图为参考示意图,以详细配置为准)



4.2.结构简介:

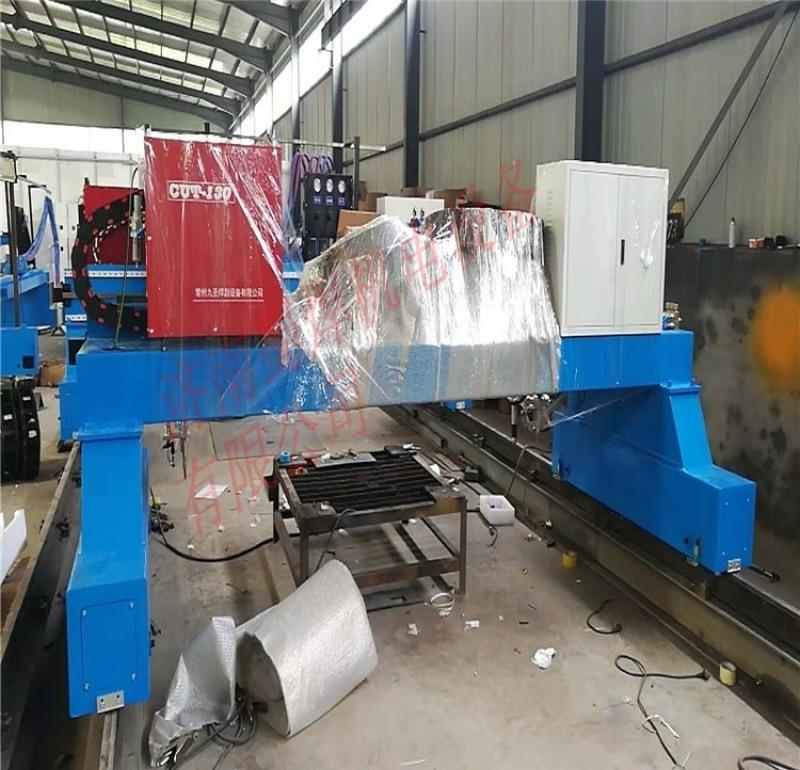

该系列切割机主要由主机门架、纵向驱动装置、横向驱动装置、重型割炬升降装置、纵向导轨装置、能源供应系统、电控系统等零部件组成。

4.2.1.主机门架:(含主横梁、主端架、副端架)

菏泽等离子切割机 钢板下料机 性能特点

菏泽等离子切割机 钢板下料机 技术参数

1.1

整机空程速度

0.1~8m/min

1.2

割炬升降行程

200mm

1.3

直线定位精度

±0.2mm/10m

1.4

直线重复精度

±0.2mm/10m

1.5

划 线 精 度

≤0.2mm

1.6

设定速度误差

≤±5%

1.7

切割面粗糙度

Ra12.5~25

菏泽等离子切割机 钢板下料机 使用说明

纵向导轨装置主要由精磨导轨、高精度齿条、导轨调整垫板、端部限位板等组成。导轨采用高强度重轨制作,导轨的顶面和侧面都经过精密机械磨削加工,在导轨外侧面装置精密齿条。

导轨材质:        U71Mn

抗拉强度:         不小于 883MPa

加工方式:         高精度 导轨磨床磨制

导轨精度:         齿条安装基准面与导轨侧面平行度 ± 0.02mm

                   主导轨两侧面的尺寸公差 ± 0.02mm

                   主导轨两侧面与顶面的垂直度 ± 0.02mm

导轨长度:        2m/根

齿条精度:        7级( ± 0.06mm/800mm)

纵向、横向齿条均采用了节距制齿条,由于 CP齿轮每转一圈所走的距离是整数,这样可 减少传动的累积误差,特别是导轨比较长的机器,其优点 为突出。

菏泽等离子切割机 钢板下料机 采购须知
  1. 我们负责发货及安装调试,调试运转正常后交付使用。

质保期为从合同设备到需方工厂安装之日起计算的 12 个月。
